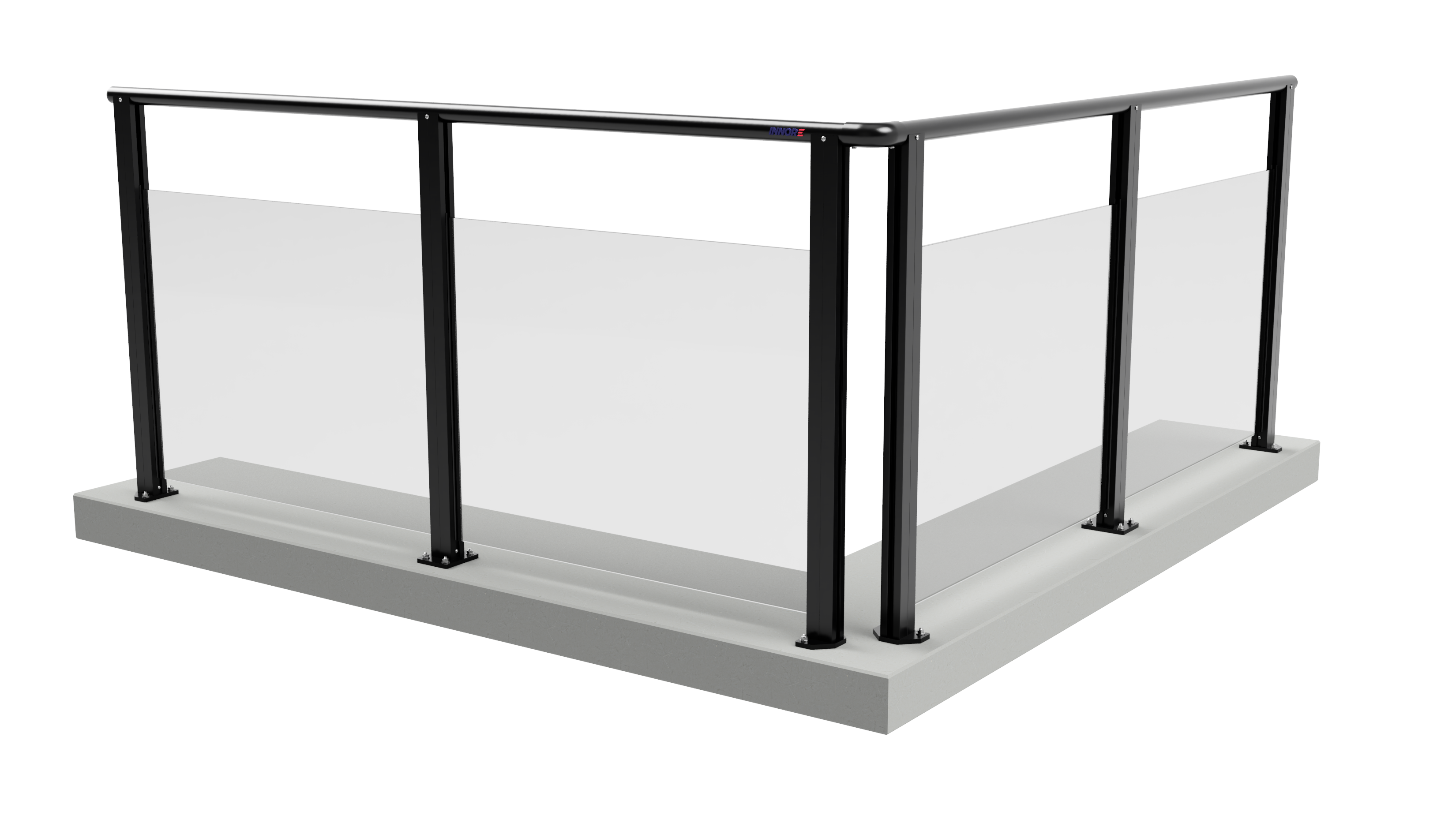

G-Line Bergen on elegantne ja vastupidav alumiiniumist klaasist piirdesüsteem, kus postide vahele paigaldatakse turvaklaasist paneelid. Ideaalne rõdudele ja terrassidele, pakkudes läbipaistvat ja modernset välimust koos tugeva konstruktsioonilise toimivusega. Bergeni piirdesüsteem pakub puhast ja minimalistlikku välimust, millel on suurepärane vastupidavus, ohutus ja ilmastikukindlus.

Kõik nähtavad alumiiniumkomponendid on pulbervärvitud tagades lihtsa hoolduse ja pikaajalise töökindluse.

Valikulised võimalused

Klaasitoonid: selge, opaal, pronks, hall
Alumiinium profiilid: RAL-toonides pulbervärvitud

Standardkõrgus: sõltub riiklikest nõuetest; minimaalne 1,0 m kõnnitavast pinnast
Posti profiili mõõdud: 45 × 60 mm
Käsipuu mõõdud: 51 × 43 mm, Ø 42.4mm;
Klaasi paksus: nominaalne 8,76 mm turvaklaas (EN 14449)
Piirde kogupaksus: 51 mm
Postide samm: määratakse vastavalt kohalikele nõuetele

Posts: Aluminium EN-AW 6005A-T6
Käsipuud: alumiinium EN-AW 6063-T66
Klaas: lamineeritud või lamineeritud ja karastatud turvaklaas (EN 14449)
Ankrud: happekindel roostevaba teras A4(Betooni kinnitamiseks)
Puidu kruvid: Süsinikterasest kruvid, korrosiooniklass C4 (Puitu kinnitamiseks)

Alumiiniumprofiilid: pulbervärvitud (RAL-värvitoonide valik)
Klaasi viimistlus: nähtavad servad poleeritud, teised külgede servad on tehases lihvitud
Kinnitusdetailid: Pole pulbervärvitud

Küljelt kinnituv piire

Aluskonstruktsioon: betoon või puit
Minimaalne betooni klass: C25/30 (EN 206)
Minimaalne betooni paksus: 200 mm
Minimaalne betooni kõrgus: 160 mm
Ankru tüüp: Hilti HSA-R M12(Betooni kinnitamiseks)
Puitkonstruktsiooni minimaalne kõrgus: 180 mm
Puitkonstruktsiooni minimaalne paksus: 90 mm

Puitkinnituse komplekt: Rothoblaas HBS PLATE EVO(Puitu kinnitamiseks)

Pealt kinnituv piire

Aluskonstruktsioon: betoon või puit
Minimaalne betooni klass: C25/30 (EN 206)
Minimaalne betooni paksus: 120mm
Minimaalne betooni kõrgus:90 mm
Ankru tüüp: Hilti HSA-R M8 (Betooni kinnitamiseks)
Puitkonstruktsiooni minimaalne kõrgus: 180 mm
Puitkonstruktsiooni minimaalne paksus: 90 mm

Puitkinnituse komplekt: Rothoblaas HBS PLATE EVO(Puitu kinnitamiseks)

Parapetti kinnituv piire

Aluskonstruktsioon: betoon või puit
Minimaalne betooni klass: C25/30 (EN 206)
Minimaalne betooni paksus: 180 mm
Minimaalne betooni kõrgus:90 mm
Ankru tüüp: Hilti HSA-R M12 (Betooni kinnitamiseks)
Puitkonstruktsiooni minimaalne kõrgus: 180 mm
Puitkonstruktsiooni minimaalne paksus: 90 mm

Puitkinnituse komplekt: Rothoblaas TBS EVO (Puitu kinnitamiseks)

Vastavusstandardid: EN 1991-1-1, EN 1999-1-1, EN 1990
Posti paindekandevõime: Rd = 2,15 kNm
Maksimaalne joonkoormus (käsipuu): Qk = 1,0 kN/m (arvutatud 1,2 m kõrgusele vastavalt standardile NS 3510)
Maksimaalne lauskoormus: Qk = 1,0 kN
Pendellöögi vastupidavus: 2(B)2 (EN 12600:2002)
