G-Line Inspent on täisklaasitud alumiiniumist piirdesüsteem 21,52 mm lamineeritud turvaklaasiga.
Pulbervärvitud pind tagab pikaajalise vastupidavuse. Süsteem ühendab kaasaegse Skandinaavia disaini, suurepärase ohutuse ja takistusteta vaated ning sobib nii elu- kui ka ärihoonetele.
G-Line Inspent on täisklaasitud, külg-, pealt- või parapetti kinnitatav alumiiniumist piirdesüsteem, mis ühendab tugevuse, elegantsi ja läbipaistvuse. Süsteem kasutab konstruktiivseid alumiiniumprofiile mis toetavad lamineeritud ja karastatud turvaklaaspaneele, kinnitatuna otse kandekonstruktsiooni külge. Rõdudele ja terrassidele mõeldud Inspent-süsteem pakub puhast ja takistusteta vaadet, vastates samal ajal kaasaegsetele ohutus- ja ehitusstandarditele.
Valikulised võimalused
Klaasivärvid: selge, opaalklaas, pronks, hall
Alumiinium profiilid: RAL-toonides pulbervärvitud
Profiili mõõdud:
Küljele kinnituv profiil – 63x138mm
Käsipuu valikud:
Alumiinium 25 x 25 x 2mm
Alumiinium 30 x 30 x 2 mm
Klaasi paksus: nominaalne 21,52 mm lamineeritud/karastatud turvaklaas (EN 14449)
Piirde kogupaksus: 51 mm
Põhiprofiil: alumiinium EN-AW 6005A-T6
Käsipuu (25 × 25 mm): alumiinium EN-AW 6063-T66
Käsipuu (30 × 30 mm): alumiinium EN-AW 6060-T66
Ankrud: happekindel roostevaba teras A4(Betooni kinnitamiseks)
Puidu kruvid: Süsinikterasest kruvid, kategooria C4(Puitu kinnitamiseks)
Profiilid ja käsipuud: pulbervärvitud (RAL-värvitoonide valik)
Klaasi servad: nähtavad servad poleeritud, teised külgede servad on tehases lihvitud
Kinnitid: Pole pulbervärvitud

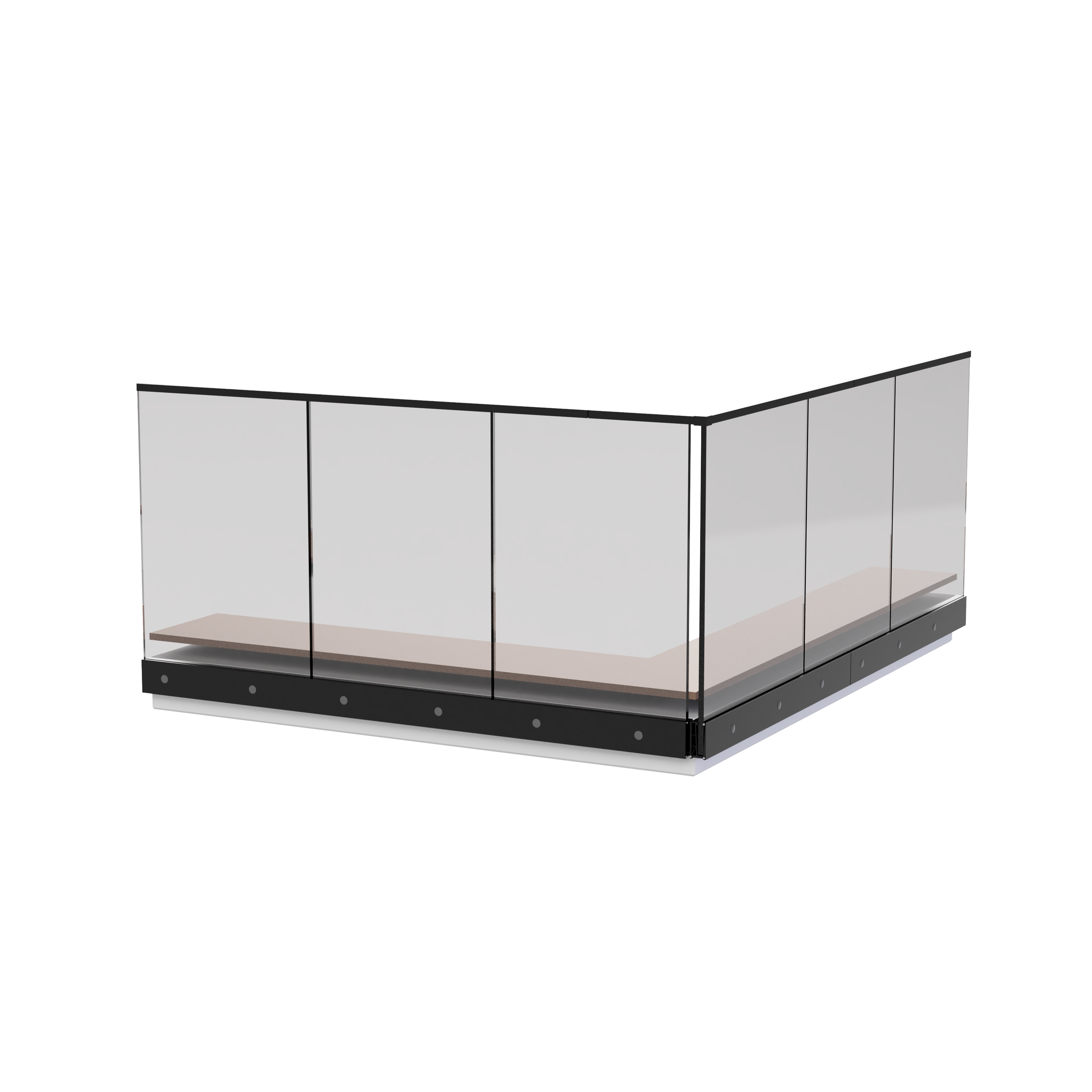

Küljelt kinnituv piire
Minimaalne betooni klass: C25/30 (EN 206)
Minimaalne betooni paksus: 160 mm
Minimaalne betooni kõrgus: 140 mm
Ankru tüüp: Hilti HSA-R M10(Betooni kinnitamiseks)
Puitkonstruktsiooni minimaalne kõrgus: 145 mm
Puitkonstruktsiooni minimaalne paksus: 90 mm

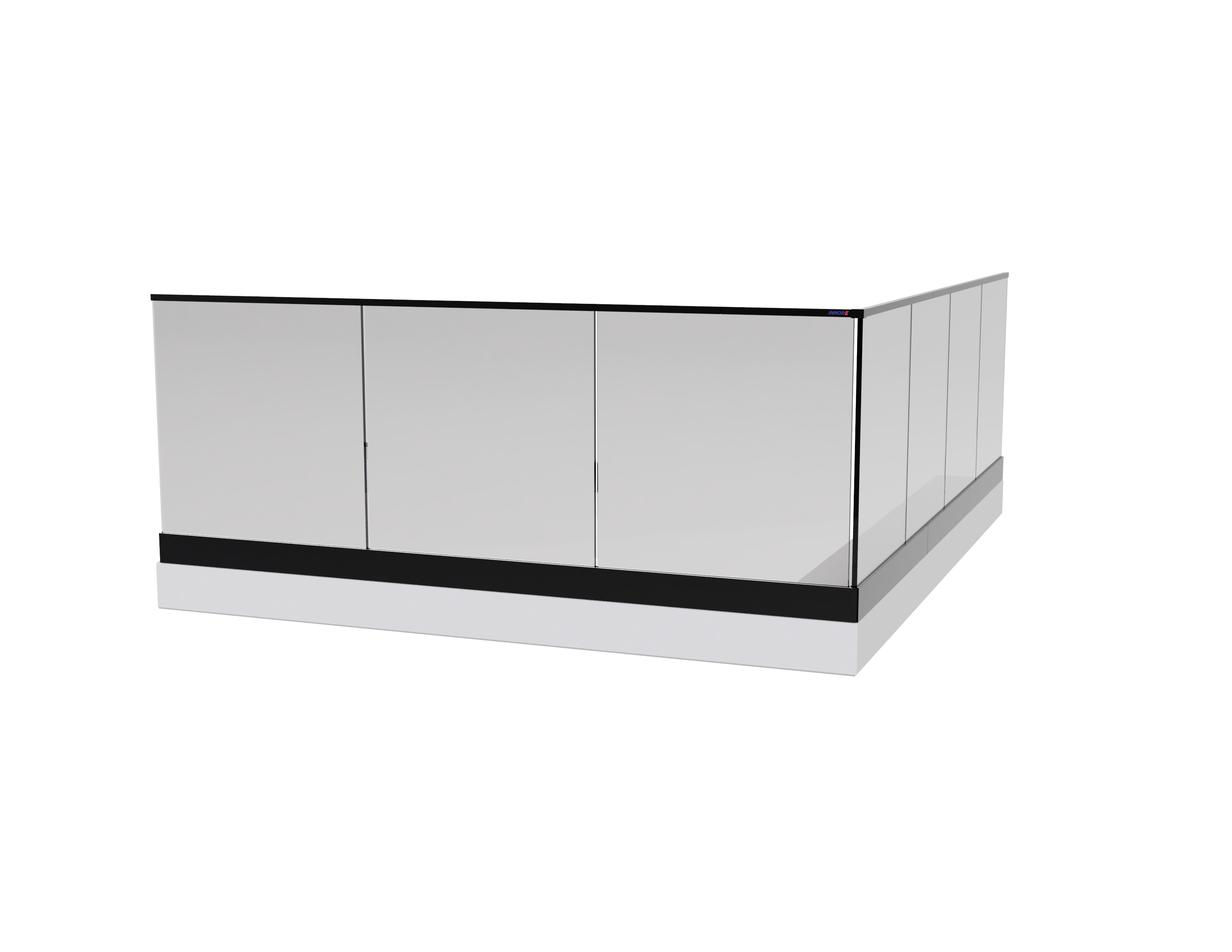

Pealt kinnituv piire
Minimaalne betooni klass: C25/30 (EN 206)
Minimaalne betooni paksus: 150mm
Minimaalne betooni kõrgus: 160 mm
Ankru tüüp: Hilti HSA-R M10 (Betooni kinnitamiseks)
Puitkonstruktsiooni minimaalne kõrgus: 145 mm
Puitkonstruktsiooni minimaalne paksus: 90 mm

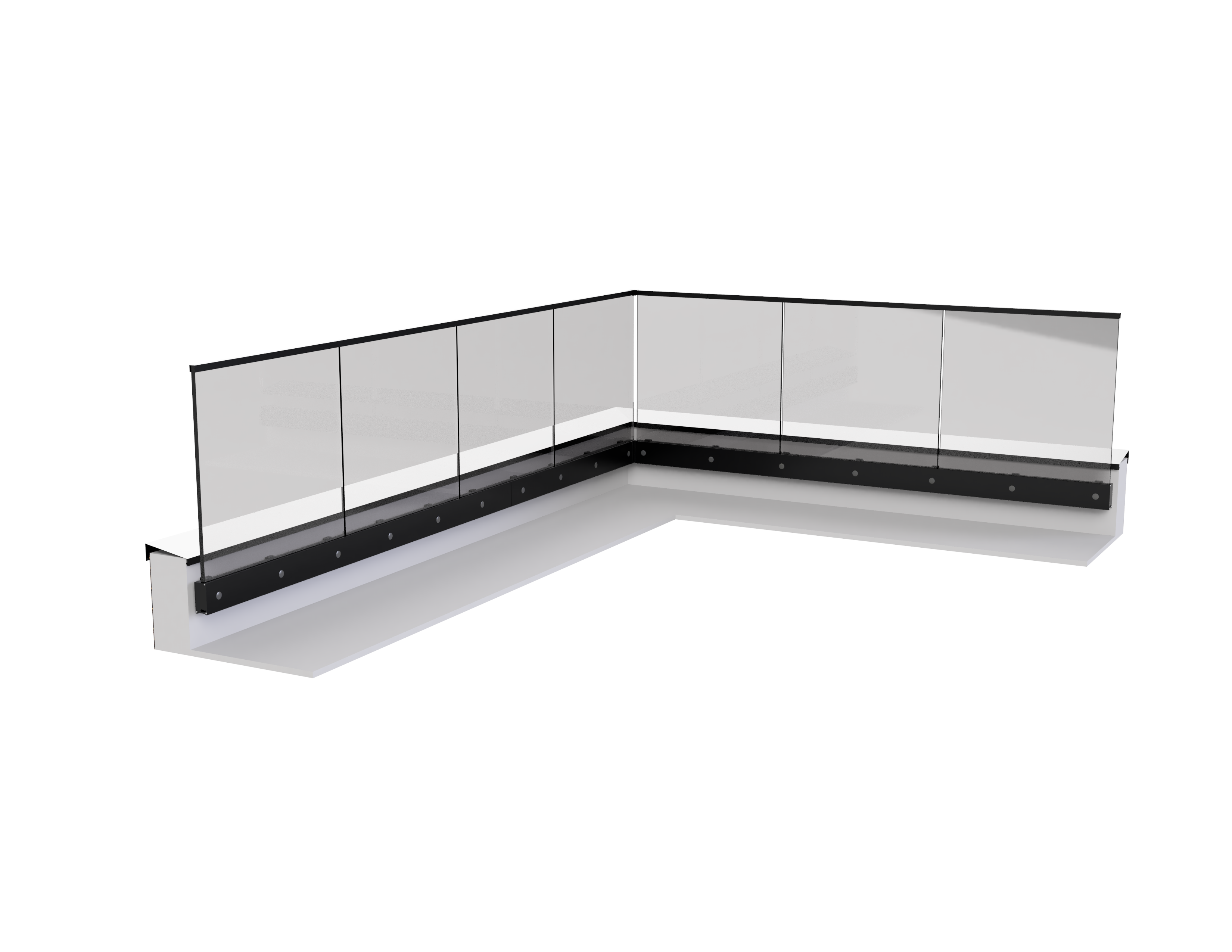

Parapetti kinnituv piire
Minimaalne betooni klass: C25/30 (EN 206)
Minimaalne betooni paksus: 180 mm
Minimaalne betooni kõrgus:270 mm
Ankru tüüp: Hilti HSA-R M10 (Betooni kinnitamiseks)
Puitkonstruktsiooni minimaalne kõrgus: 180 mm
Puitkonstruktsiooni minimaalne paksus: 90 mm
Vastavusstandardid: EN 1991-1-1, EN 1999-1-1, EN 1990
Maksimaalne joonkoormus (käsipuu kõrgusel): Qk = 1,0 kN/m
Maksimaalne punktkoormus: Qk = 1,0 kN (NS 3510)
Pendellöögi vastupidavus: 2(B)2 (EN 12600:2002)
Piirdesüsteem saabub puidust kaubaalustel, mis on spetsiaalselt loodud ohutuks transportimiseks. Iga komponent on kastis eraldi kinnitatud ja eraldatud, et minimeerida liikumist ja kaitsta kahjustuste eest transportimise ajal. Kõigi pakkide nõuetekohane kinnitamine transportimise ajal on oluline, et vältida koorma nihkumist ja toodete võimalikku kahjustamist.
Soovitame kõiki pakke saabumisel kontrollida ja järgida õigeid paigaldusprotseduure, et tagada klaaskomponentide terviklikkus ja toimimine.
Tootepõhiste dokumentide uusimate versioonide vaatamiseks palume kasutada allolevat linki.
Kõik selle tootega seotud tehnilised dokumendid ja paigaldusjuhendid on saadaval meie dokumentatsiooni lehel.
