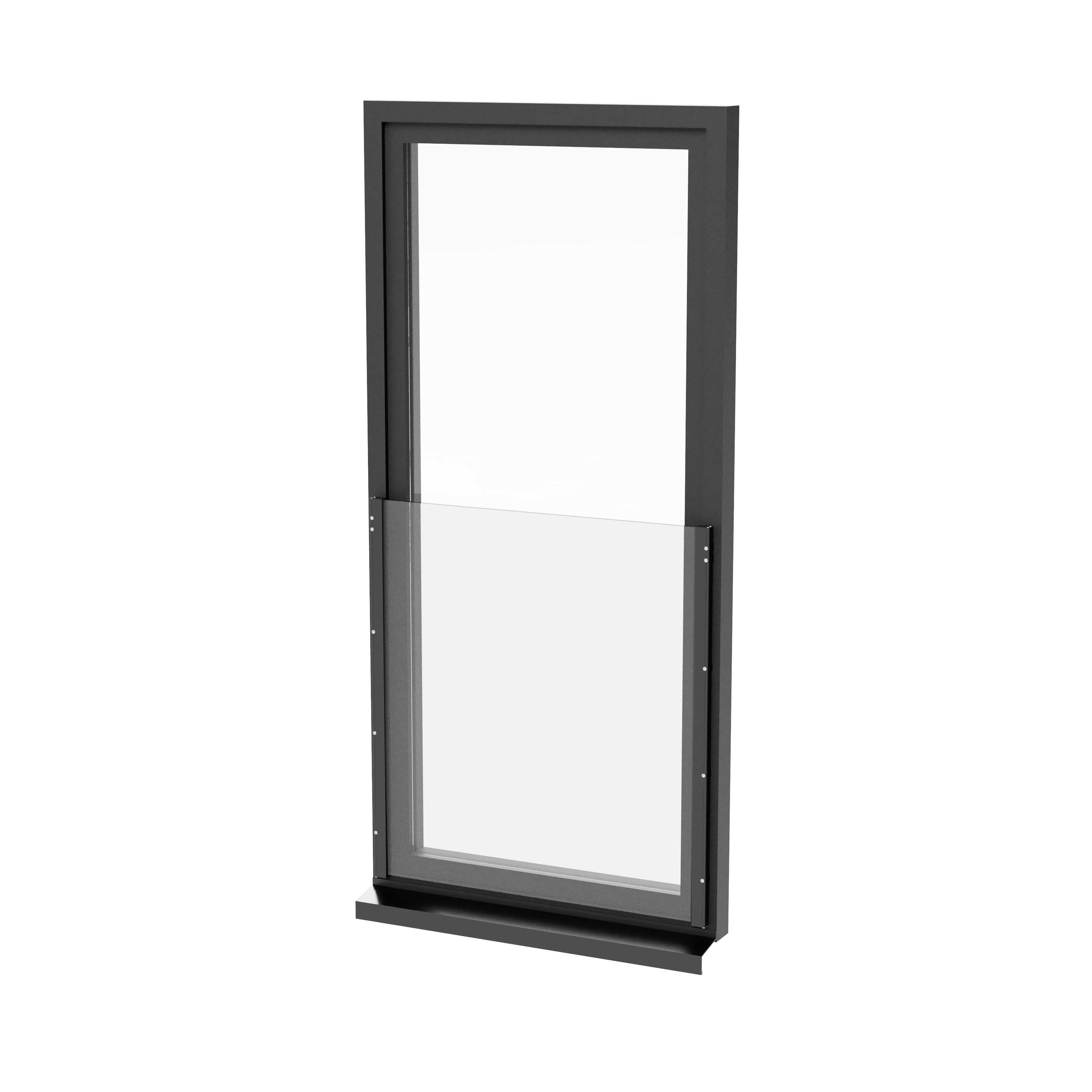

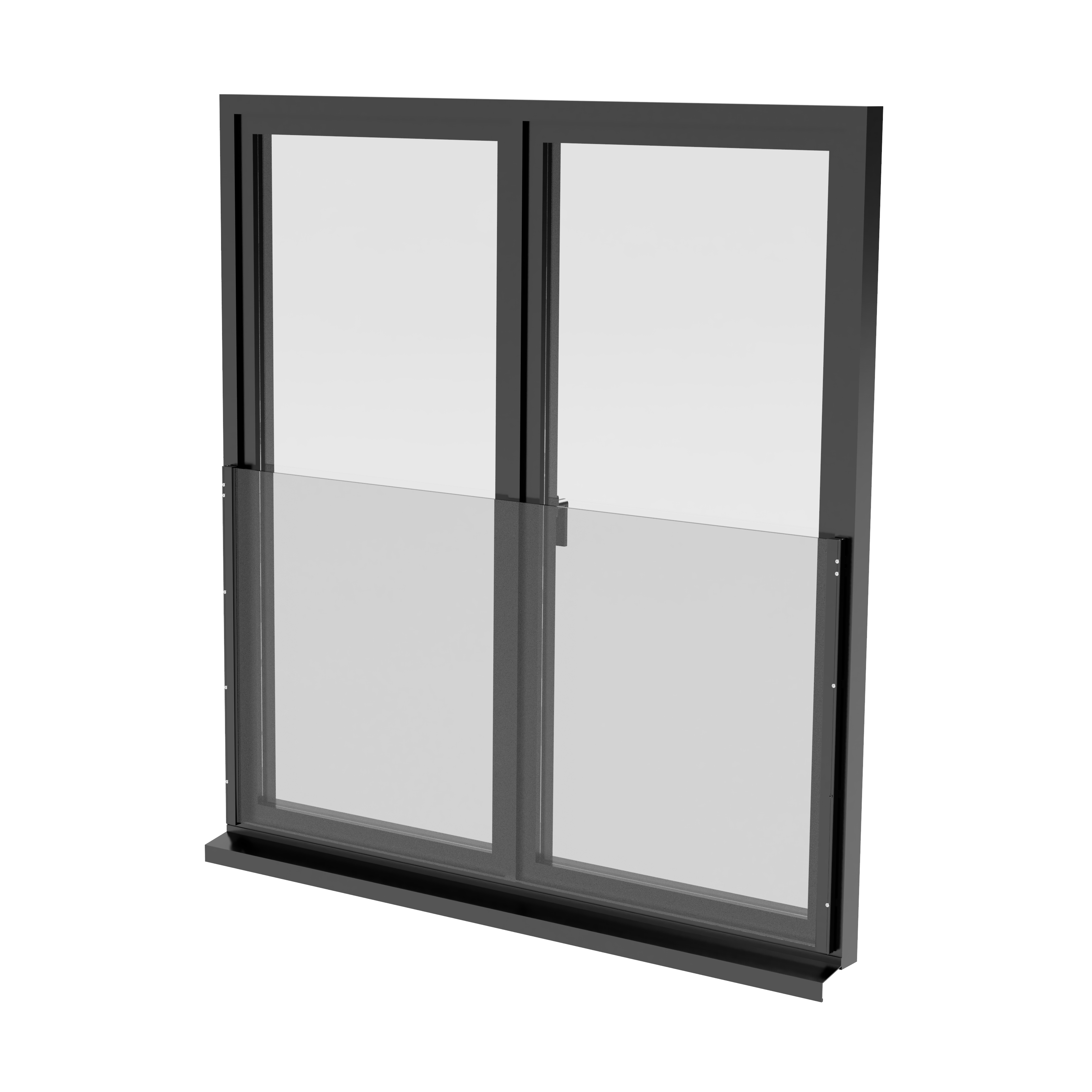

Klaasi paigaldus: klaas paigaldatakse vertikaalsete alumiinumprofiilide vahele
F-LINE Nordkapp
F-Line Nordkapp on pulbervärvitud alumiiniumist Prantsuse rõdupiire, kus lamineeritud turvaklaas on paigaldatud vertikaalsete 25 × 37 mm profiilide vahele.
Piire on mõeldud paigaldamiseks aknaraamidele ning pakub kaasaegset välimust, tugevat kukkumiskaitset ja kõrget korrosioonikindlust.
- Kirjeldus
- Tehniline informatsioon
- Materjalid
- Pinnakate
- Kinnitusvõimalused
- Kandevõime
- Transport
- Dokumendid ja juhendid
F-Line Nordkapp on Prantsuse tüüpi rõdupiirdesüsteem, mis paigaldatakse otse aknaraamile. Süsteem on loodud kiireks ja töökindlaks paigalduseks ning võimaldab kinnitamist kas puit- või alumiinium+puit akende konstruktsioonidesse, kasutades kvaliteetseid korrosioonikindlaid kinnitusvahendeid. Lamineeritud turvaklaas kinnitatakse vertikaalsete alumiiniumprofiilide (25 × 37 mm) vahele, luues elegantse ja turvalise kukkumiskaitse lahenduse täiskõrgusega akendele.
Kõik alumiiniumprofiilid on pulbervärvitud, tagades suurepärase vastupidavuse ja puhta arhitektuurse välisilme, mis sobib ideaalselt kaasaegsetele elu- ja ärifassaadidele.
Valikulised võimalused
-
Klaasitoonid: selge, opaal, pronks, hall
-
Alumiinium profiilid: RAL-toonides pulbervärvitud
-
Standardkõrgus: sõltub riiklikest eeskirjadest; minimaalne 1,0 m kõnnitavast pinnast
-
Profiili mõõdud: 25 × 37 mm alumiiniumprofiilid
-
-
Alumiiniumprofiilid: EN-AW 6063-T66
-
Kinnitusvahendid (puit): Süsinikterasest kruvid, korrosiooniklass C4
-
Kinnitusvahendid (alumiinium + puit): Ruspert-kattega kruvid, korrosiooniklass C3
-
Klaas: lamineeritud või lamineeritud/karastatud turvaklaas (EN 14449)
-
Alumiiniumprofiilid: pulbervärvitud (RAL-värvitoonide valik)
-
Kinnitusdetailid: Pole pulbervärvitud
Võimalus kinnituda puit-alumiinium aknaraami või täispuidust aknaraami külge.
Kinnitusvahendite valikud:
-
Alumiinium + puit: HBS PLATE EVO 5×80 mm (5 tk külje kohta)
-
Ainult puit: HBS PLATE EVO 5×70 mm (5 tk külje kohta)
Nõuded: aluspind peab vastama nõutavale konstruktsioonilisele kandevõimele
Vastavus standarditele: EN 1991-1-1, EN 1999-1-1, EN 1990
-
Maksimaalne joonkoormus käsipuu kõrgusel: Qk = 1,0 kN/m
-
Maksimaalne punktkoormus (klaasile): Qk = 1,0 kN (NS 3510)
-
Pendli löögikindlus: 2(B)2 (EN 12600:2002)
Piirdesüsteem saabub puidust kaubaalustel, mis on spetsiaalselt loodud ohutuks transportimiseks. Kõigi pakkide nõuetekohane kinnitamine transportimise ajal on oluline, et vältida koorma nihkumist ja toodete võimalikku kahjustamist.
Soovitame kõiki pakke saabumisel kontrollida ja järgida õigeid paigaldusprotseduure, et tagada klaaskomponentide terviklikkus ja toimimine.
Tootepõhiste dokumentide uusimate versioonide vaatamiseks palume kasutada allolevat linki.
Kõik selle tootega seotud tehnilised dokumendid ja paigaldusjuhendid on saadaval meie dokumentatsiooni lehel.
