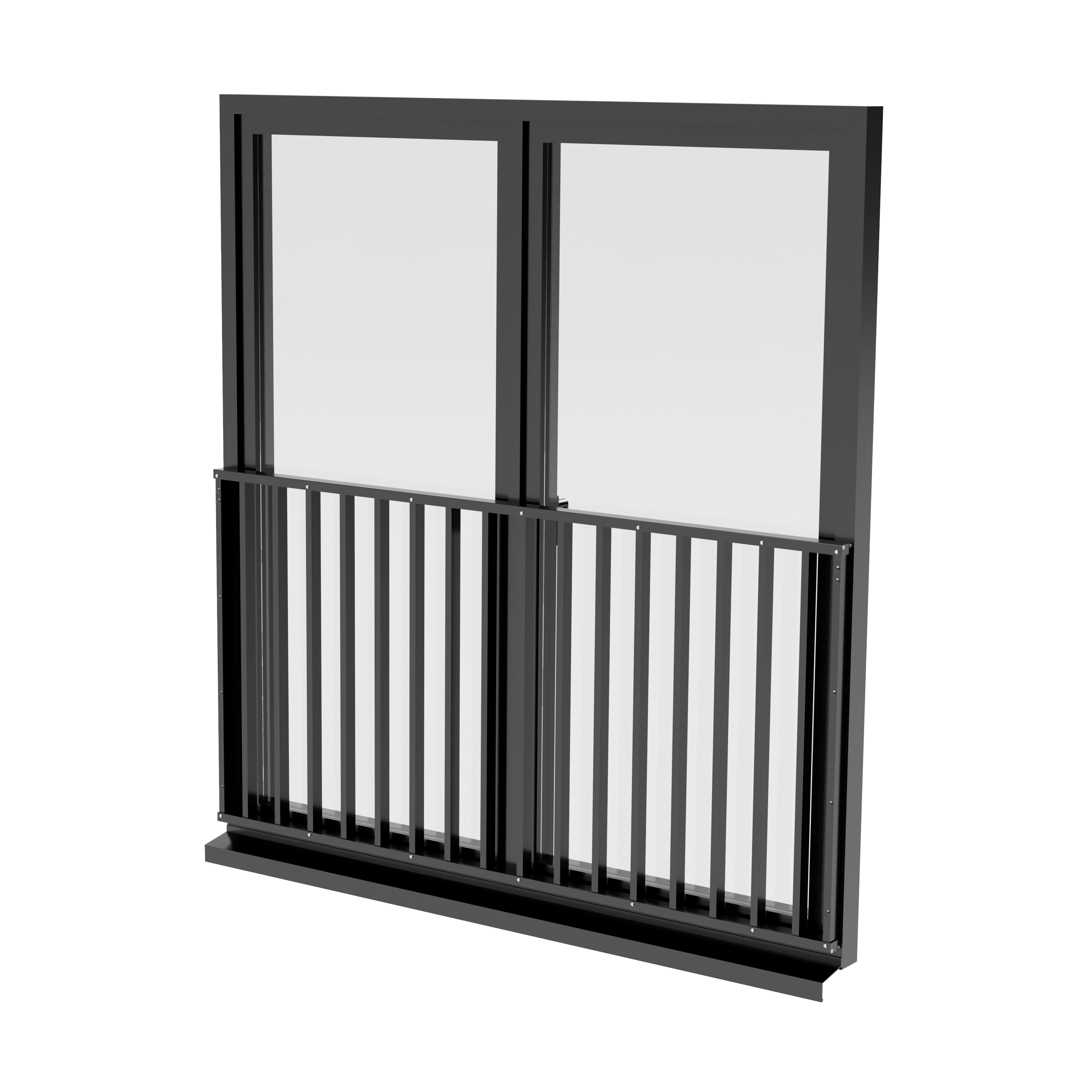

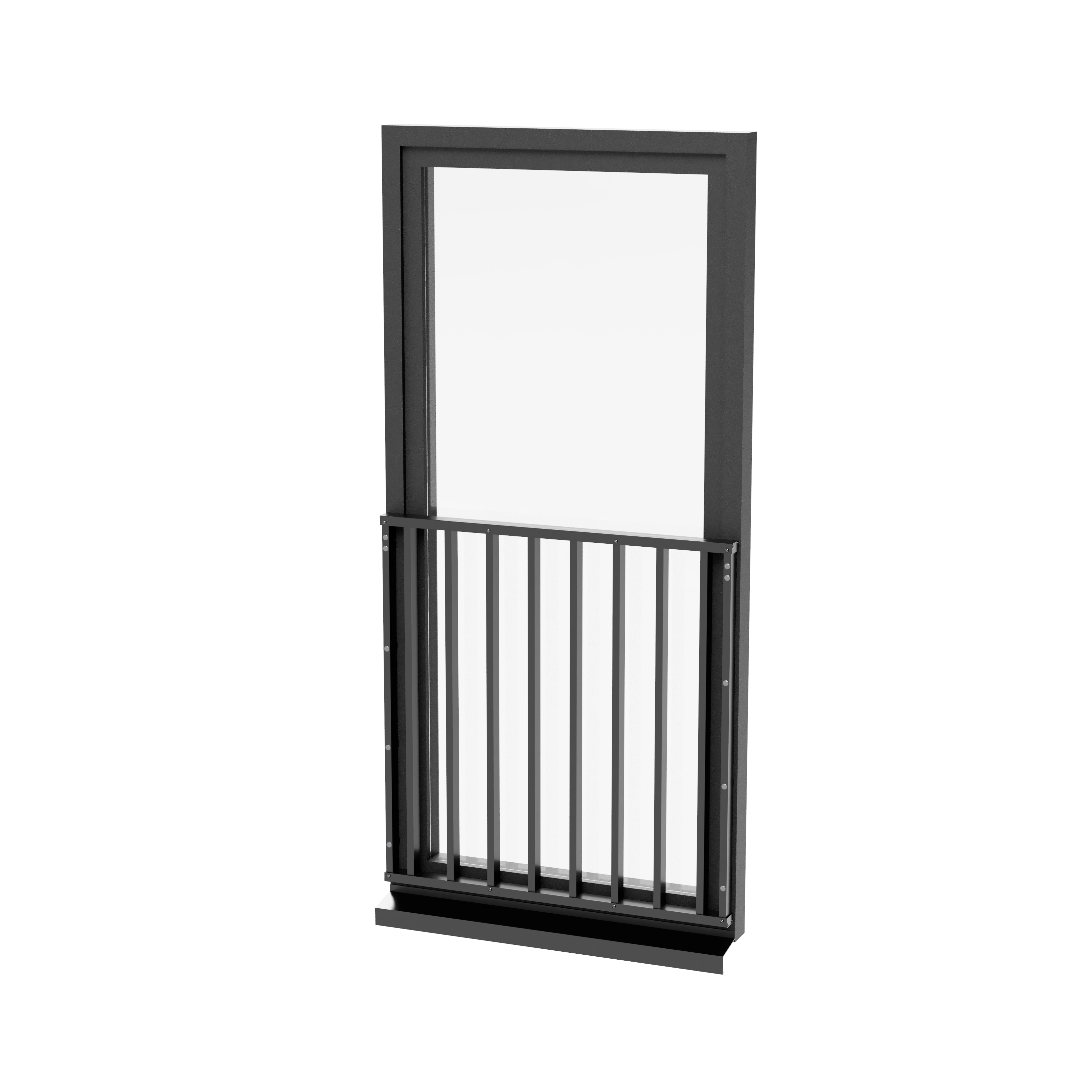

F-Line Molde on pulbervärvitud alumiiniumist Prantsuse rõdu süsteem, kus vertikaalsed 20 × 40 mm profiilid on paigaldatud 26 × 48 mm horisontaalsetele profiilidele. Süsteem on mõeldud paigaldamiseks aknaraamidele ning tagab töökindla kukkumiskaitse, klassikalise välimuse ja kõrge korrosioonikindluse.
F-LINE Molde
- Kirjeldus
- Tehniline informatsioon
- Materjalid
- Pinnakate
- Kinnitusvõimalused
- Kandevõime
- Transport
- Dokumendid ja juhendid
F-Line Molde on Prantsuse tüüpi rõdupiire, mis on mõeldud paigaldamiseks otse aknaraamile. Vertikaalsed terasvarbud (20 × 40 mm) on kinnitatud horisontaalsetele alumiiniumprofiilidele, mille mõõdud on 26 × 48 mm. Süsteem on projekteeritud kiireks ja töökindlaks paigalduseks nii puitaluspindadele kui ka kombineeritud alumiinium- ja puitraamidele.
Selline lahendus annab piirdeile tugeva ja klassikalise välimuse, tagades samal ajal vastavuse kaasaegsetele ohutusnõuetele.
Kõik alumiiniumprofiilid on pulbervärvitud pikaajalise vastupidavuse tagamiseks, samas kui terasvardad ja kinnitusvahendid on varustatud korrosioonikindlate katetega, mis sobivad kasutamiseks ka nõudlikes välitingimustes.
Valikulised võimalused
-
Alumiinium profiilid: RAL-toonides pulbervärvitud
-
Standardkõrgus: sõltub riiklikest eeskirjadest; minimaalne 1,0 m kõnnitavast pinnast
-
Profiili mõõdud: 26 × 48 mm
-
Vertikaalsed varbud: 20 × 40 mm
-
Alumiiniumprofiilid: EN-AW 6063-T66
-
Kinnitusvahendid (puit): Süsinikterasest kruvid, korrosiooniklass C4
-
Kinnitusvahendid (alumiinium + puit): Ruspert-kattega kruvid, korrosiooniklass C3
-
Alumiiniumprofiilid: pulbervärvitud (RAL-värvitoonide valik)
-
Kinnitusdetailid: Pole pulbervärvitud
Võimalus kinnituda puit-alumiinium aknaraami või täispuidust aknaraami külge.
Kinnitusvahendite valikud:
-
Alumiinium + puit: HBS PLATE EVO 5×70 mm (5 tk külje kohta)
-
Ainult puit: HBS PLATE EVO 5×60 mm (5 tk külje kohta)
Nõuded: aluspind peab vastama nõutavale konstruktsioonilisele kandevõimele
Vastavus standarditele: EN 1991-1-1, EN 1999-1-1, EN 1990
-
Maksimaalne joonkoormus käsipuu kõrgusel: Qk = 1,0 kN/m
-
Maksimaalne punktkoormus: Qk = 1,0 kN (NS 3510)
-
Pendli löögikindlus: 2(B)2 (EN 12600:2002)
Piirdesüsteem saabub puidust kaubaalustel, mis on spetsiaalselt loodud ohutuks transportimiseks. Kõigi pakkide nõuetekohane kinnitamine transportimise ajal on oluline, et vältida koorma nihkumist ja toodete võimalikku kahjustamist.
Soovitame kõiki pakke saabumisel kontrollida ja järgida õigeid paigaldusprotseduure, et tagada terviklikkus ja toimimine.
Tootepõhiste dokumentide uusimate versioonide vaatamiseks palume kasutada allolevat linki.
Kõik selle tootega seotud tehnilised dokumendid ja paigaldusjuhendid on saadaval meie dokumentatsiooni lehel.
